每日更新av无码网站_AV无码免费岛国动作片_日韩永久在线观看免费视频_成年美女黄网站18禁久久

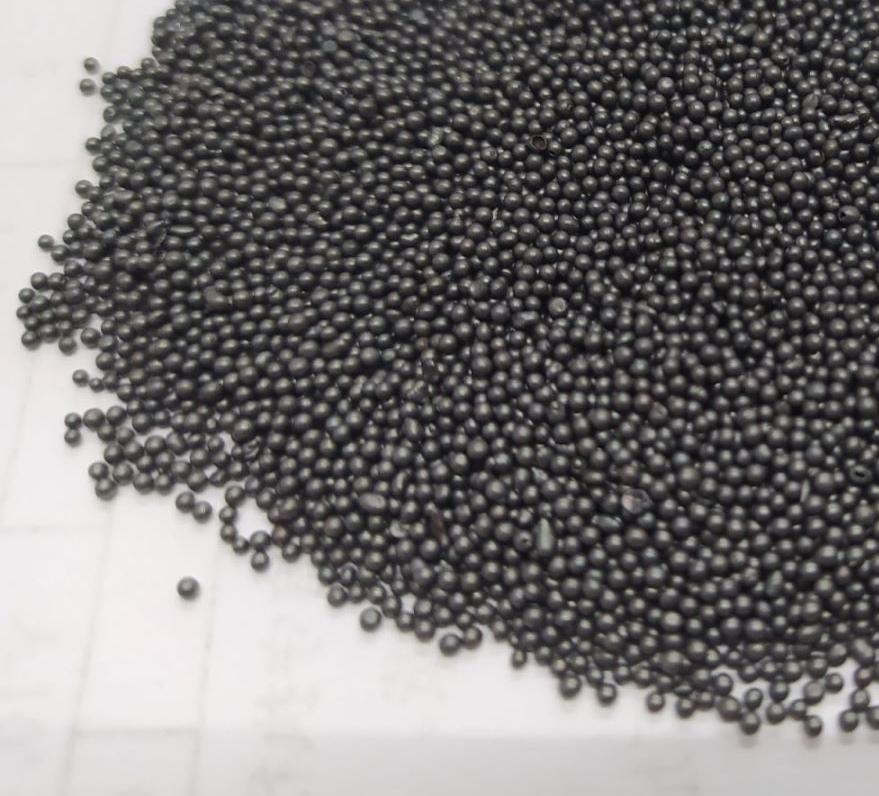

在金屬加工和表面處理行業(yè)，鋼丸作為一種常用的磨料，其硬度的選擇對于不同材質(zhì)工件的表面處理效果起著至關(guān)重要的作用。合適的鋼丸硬度不僅能確保高效、高質(zhì)量地完成表面處理任務(wù)，還能降低生產(chǎn)成本，提高生產(chǎn)效率。那么，如何精準(zhǔn)地選擇合適的鋼丸硬度以適配不同材質(zhì)的表面處理要求呢？

一、了解鋼丸硬度的表示方法及影響因素

1.硬度表示方法：鋼丸硬度通常采用洛氏硬度（HRC）或布氏硬度（HB）來衡量。洛氏硬度測量簡便快捷，常用于較硬的金屬材料，如經(jīng)過淬火處理的鋼丸。布氏硬度則適用于較軟的金屬或合金，其測量值較為穩(wěn)定，能更全面地反映材料的硬度特性。例如，常見的鑄鋼丸硬度在 HRC40 - 50 之間，而經(jīng)過特殊熱處理的高硬度鋼丸可達(dá)到 HRC55 - 60 。

2.影響鋼丸硬度的因素：鋼丸的硬度主要取決于其化學(xué)成分和制造工藝。含碳量較高的鋼材制成的鋼丸硬度相對較高，同時，添加合金元素如鉻、鉬等也能顯著提高鋼丸的硬度和耐磨性。制造過程中的熱處理工藝，如淬火、回火等，對鋼丸硬度的調(diào)整起著關(guān)鍵作用。淬火能使鋼丸快速硬化，回火則可在一定程度上調(diào)整硬度，提高韌性。

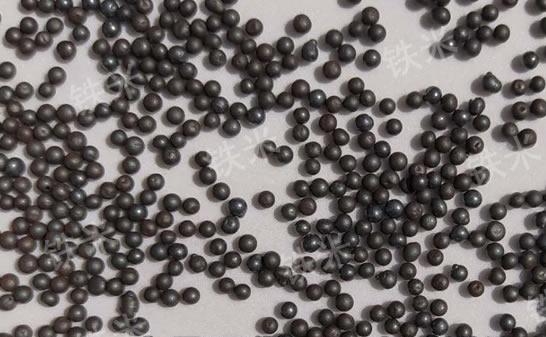

二、針對不同金屬材質(zhì)的鋼丸硬度選擇策略

1.鋼材表面處理

普通碳素鋼：對于普通碳素鋼，如 Q235 等，若進(jìn)行表面除銹、去氧化皮等處理，選擇硬度在 HRC40 - 45 的鋼丸較為合適。這種硬度的鋼丸既能有效去除表面雜質(zhì)，又不會對鋼材表面造成過度損傷，**表面粗糙度達(dá)到 Ra12.5 - Ra25μm 的常見標(biāo)準(zhǔn)。

合金鋼：合金鋼如 40Cr 等，因其自身強(qiáng)度和硬度較高，需要硬度更高的鋼丸進(jìn)行表面處理。HRC45 - 50 的鋼丸能滿足其對表面強(qiáng)化、消除應(yīng)力等需求。在對 40Cr 合金鋼進(jìn)行拋丸強(qiáng)化處理時，該硬度范圍的鋼丸可使表面形成一定深度的殘余壓應(yīng)力層，提高零件的疲勞壽命。

不銹鋼：不銹鋼表面處理既要**去除雜質(zhì)，又要避免損傷鈍化膜。一般選用硬度在 HRC35 - 40 的鋼丸，以輕柔且有效地清理表面，同時維持不銹鋼的耐腐蝕性能。

2.有色金屬表面處理

鋁合金：鋁合金質(zhì)地較軟，為防止表面刮傷和變形，應(yīng)選擇硬度較低的鋼丸，通常 HRC25 - 30 較為適宜。在鋁合金輪轂的表面拋丸處理中，該硬度的鋼丸可均勻地去除表面氧化層，同時使表面獲得良好的光澤度和粗糙度，滿足后續(xù)涂裝工藝要求。

銅合金：銅合金的硬度差異較大，對于軟質(zhì)銅合金，如純銅，可采用 HRC30 - 35 的鋼丸；而對于硬度較高的銅合金，如錫青銅，可適當(dāng)提高鋼丸硬度至 HRC35 - 40 。這樣既能**清理效果，又不會對銅合金表面造成過度破壞。

三、根據(jù)表面處理工藝和目的選擇鋼丸硬度

1.表面清理：當(dāng)主要目的是去除工件表面的油污、鐵銹、氧化皮等雜質(zhì)時，可根據(jù)工件材質(zhì)選擇適中硬度的鋼丸。如前文所述，對于大多數(shù)常見金屬，HRC40 - 45 的鋼丸能滿足基本的清理需求，且清理效率較高。

2.表面強(qiáng)化：在進(jìn)行表面強(qiáng)化處理，如提高零件的疲勞強(qiáng)度、耐磨性時，需要選擇硬度較高的鋼丸。例如，在汽車發(fā)動機(jī)曲軸的拋丸強(qiáng)化中，使用 HRC50 - 55 的鋼丸，通過高速沖擊使曲軸表面形成致密的硬化層，有效提高其疲勞壽命和耐磨性。

3.表面光整：若追求工件表面的光滑度和光澤度，如精密儀器零件的表面處理，應(yīng)選擇硬度相對較低且粒度均勻的鋼丸。例如，對于需要達(dá)到鏡面效果的不銹鋼零件，使用 HRC30 - 35 的細(xì)粒度鋼丸進(jìn)行多次拋丸處理，可逐步改善表面粗糙度，實(shí)現(xiàn)鏡面光澤。

選擇合適的鋼丸硬度需要綜合考慮工件的材質(zhì)、表面處理工藝以及預(yù)期的處理目的。只有精準(zhǔn)匹配鋼丸硬度與不同材質(zhì)的表面處理要求，才能實(shí)現(xiàn)高效、優(yōu)質(zhì)的表面處理效果，為產(chǎn)品質(zhì)量和生產(chǎn)效益提供有力保障。

馬力鋼丸---您身邊**貼心的防腐除銹專家 ！

咨詢熱線：400-038-8928

電話：027-84841595

鋼丸姐熱線：13016427928

官方網(wǎng)站：www.maigangwan.com
