每日更新av无码网站_AV无码免费岛国动作片_日韩永久在线观看免费视频_成年美女黄网站18禁久久

  在工業(yè)制造與金屬表面處理領(lǐng)域，除銹是一項(xiàng)至關(guān)重要的工序，而鋼丸拋丸、噴砂等工藝作為高效的除銹手段被廣泛應(yīng)用。

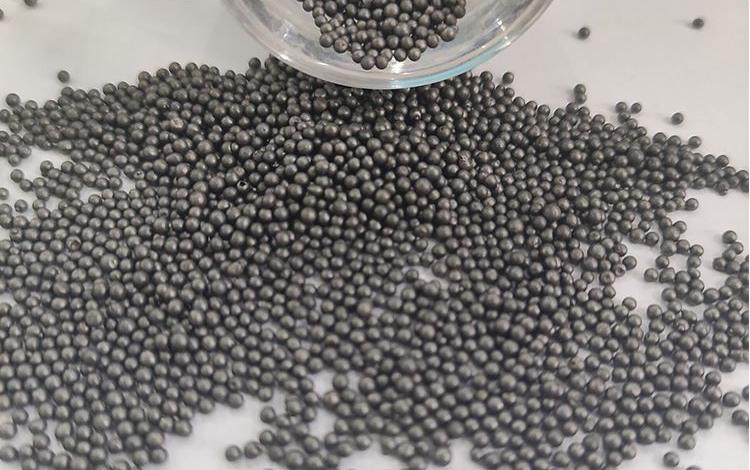

  一、鋼丸硬度的基本范疇

  鋼丸的硬度通常以洛氏硬度（HRC）來衡量，常見的鋼丸硬度范圍跨度較大，從低硬度的 HRC 40 左右，到中等硬度的 HRC 50 - 60，乃至高硬度的 HRC 60 以上。不同硬度的鋼丸在材質(zhì)選擇、制造工藝上存在差異，這些差異直接關(guān)聯(lián)到它們與金屬銹層相互作用時(shí)的表現(xiàn)。

  二、低硬度鋼丸的除銹表現(xiàn)

  低硬度鋼丸，例如 HRC 40 - 45 的鋼丸，在面對(duì)較薄且疏松的銹層時(shí)，有著獨(dú)特的優(yōu)勢(shì)。當(dāng)處理一些輕微生銹的普通碳鋼薄板，厚度在 2 - 3mm，表面銹層厚度約 0.1 - 0.2mm 時(shí)，低硬度鋼丸能夠憑借其相對(duì)柔和的沖擊力，在不損傷薄板基體的前提下，將銹層逐步剝離。通過實(shí)驗(yàn)數(shù)據(jù)顯示，使用低硬度鋼丸以 0.3 - 0.5kg/cm2 的噴射壓力進(jìn)行噴砂處理，持續(xù) 5 - 8 分鐘，銹層去除率可達(dá) 80% - 85%。這是因?yàn)榈陀捕蠕撏枞缤?“軟毛刷”，可以順著薄板表面輪廓，將松散銹粒掃落，同時(shí)避免過度沖擊造成板材變形。

  三、中硬度鋼丸的除銹效能

  中硬度鋼丸（HRC 50 - 60）堪稱工業(yè)除銹的 “主力軍”。對(duì)于中等厚度的工件以及銹層狀況較為復(fù)雜的情況，它展現(xiàn)出良好的適應(yīng)性。以常見的汽車零部件，如厚度 5 - 8mm 的鑄鐵發(fā)動(dòng)機(jī)缸體為例，其表面銹層包含氧化鐵、水合氧化鐵等多種成分，厚度約 0.3 - 0.5mm。在拋丸處理中，采用中硬度鋼丸以 0.6 - 0.8kg/cm2 的壓力作業(yè)，10 - 15 分鐘內(nèi)，銹層去除率能夠達(dá)到 90% - 95%。中硬度鋼丸兼具一定沖擊力與韌性，既能有效擊碎堅(jiān)硬的銹塊，又能在多次撞擊后保持自身形態(tài)穩(wěn)定，持續(xù)對(duì)銹層發(fā)動(dòng) “攻勢(shì)”，深入清除附著緊密的銹漬。

  四、高硬度鋼丸的除銹威力

  當(dāng)面對(duì)超厚銹層、高硬度合金表面銹蝕，或者追求極致的表面精整效果時(shí)，高硬度鋼丸（HRC 60 以上）就有了用武之地。比如大型橋梁鋼結(jié)構(gòu)件，部分區(qū)域銹層厚度可達(dá) 1 - 2mm，且長(zhǎng)期暴露使得銹層硬化。使用高硬度鋼丸在 1 - 1.2kg/cm2 的高壓下進(jìn)行拋丸，20 - 30 分鐘的處理時(shí)長(zhǎng)，銹層去除率可超 95%，甚至能達(dá)到近乎**清除的效果。高硬度鋼丸如同一把把 “鋼錘”，憑借強(qiáng)大的動(dòng)能瞬間擊碎頑固銹層，為后續(xù)的防護(hù)涂層施工打造出堅(jiān)實(shí)、潔凈的金屬基底，不過這也對(duì)工件基體材質(zhì)的硬度有一定要求，以免造成過度損傷。

  在實(shí)際工業(yè)生產(chǎn)中，選擇鋼丸硬度不能一概而論。對(duì)于精密電子元件外殼等薄壁、對(duì)表面平整度要求極高且銹層輕微的工件，低硬度鋼丸是保障質(zhì)量的**；一般機(jī)械制造、汽車零部件加工，中硬度鋼丸憑借其高效與穩(wěn)定性，能滿足大多數(shù)工況；大型重工業(yè)裝備、戶外大型結(jié)構(gòu)件修復(fù)等，則可依據(jù)銹層嚴(yán)重程度，合理選用高硬度鋼丸攻堅(jiān)。企業(yè)需要依據(jù)工件特性、銹蝕狀況以及質(zhì)量標(biāo)準(zhǔn)，精準(zhǔn)匹配鋼丸硬度，如此才能在實(shí)現(xiàn)出色除銹效果的同時(shí)，保障生產(chǎn)效率、降低成本，提升產(chǎn)品競(jìng)爭(zhēng)力。

馬力鋼丸---您身邊**貼心的防腐除銹專家 ！

咨詢熱線：400-038-8928

電話：027-84841595

鋼丸姐熱線：13016427928

官方網(wǎng)站：www.maigangwan.com
